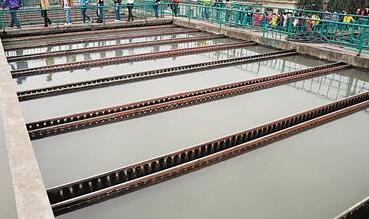

虹吸滤池

    虹吸滤池 siphon filter,以虹吸管代替进水和排水阀门的快滤池形式之一。滤池各格出水互相连通,反冲洗水由其他滤水补给。每个滤格均在等滤速变水位条件下运行。虹吸滤池是快滤池的一种形式,它的特点是利用虹吸原理进水和排走洗砂水,因此节省了两个闸门。此外,它利用小阻力配水系统和池子本身的水位来进行反冲洗,不需另设冲洗水箱或水泵,加之较易利用水力,自动控制池子的运行,所以已较多地得到应用。
    构造及工作原理
    虹吸滤池是快滤池的一种形式,它的特点是利用虹吸原理进水和排走洗砂水,因此节省了两个闸门。此外,它利用小阻力配水系统和池子本身的水位来进行反冲洗,不需另设冲洗水箱或水泵,加之较易利用水力,自动控制池子的运行,所以已较多地得到应用。
    虹吸滤池是由6~8个单元滤池组成一个整体。滤池的形状主要是矩形,水量少时也可建成圆形。滤池的中心部分相当于普通快滤池的管廊,滤池的进水和冲洗水的排除由虹吸管完成。管廊上部设有真空控制系统14。
经过澄清的水由进水槽1流入滤池上部的配水槽2。经虹吸管3流入单元滤池的进水槽4,再经过进水堰5(调节单元滤池的进水量)和布水管6流入滤池。水经过滤层7和配水系统8而流入清水槽9,再经出水管10流入出水井11,通过控制堰流出滤池。
滤池在过滤过程中滤层的含污量不断增加,水头损失不断增长,要保持出水堰12上的水位,即维持一定的滤速,则滤池内的水位应该不断地上升,才能克服滤层增长的水头损失。当滤池内水位上升到预定的高度时,水头损失达到了大允许值,(一般采用1.5~2.0米)滤层就需要进行冲洗。
    虹吸滤池在过滤时,由于滤后水位永远高于滤层,保持正水头过滤,所以不会发生负水头现象。每个单元滤池内的水位,由于通过滤层的水头损失不同而不同。
    滤池的配水系统必须采用小阻力配水系统。因此可以利用滤池本身的滤过水的水位(清水槽内水位)即可冲洗。
    滤池冲洗时的情况:首先破坏进水虹吸管3的真空,则配水槽2的水不再进入滤池,滤池继续过滤。起初滤池内水位下降较快,但很快就无显著下降,此时就可以开始冲洗。利用真空系统14抽出冲洗虹吸管15中的空气,使它形成虹吸,并把滤池内的存水通过冲洗虹吸管15抽到池中心的下部,再由冲洗排水管16排走。此时滤池内水位降低,当清水槽的水位与池内水位形成一定的水位差时,冲洗工作就正式开始了。冲洗水的流程与普通快滤池相似。当滤料冲洗干净后,破坏冲洗虹吸管15的真空,冲洗立即停止,然后,再启动虹吸管3,滤池又可以进行过滤。
    冲洗水头一般采用1.1~1.3米。是由清水槽9的水位与冲洗排水槽顶的高差来控制的。滤池平均冲洗强度一般采用10~15升/秒·米2,冲洗历时5~6分钟。一个单元滤池在冲洗时,其他滤池会自动调整增加滤速使总处理水量不变。由于滤池的冲洗水是直接由清水槽9供给,因此一个单元滤池冲洗时,其它单元滤池的总出水量必须满足冲洗水量的要求。
    供给单元滤池冲洗强度的大小与采用的单元个数有关,它们的关系可表示如下:
    q=nQ/F(3.38)
    式中 q——冲洗强度(L/S·m2);
    n——单元滤池个数;
    Q——单元滤池的过滤水量(h/s);
    F——单元滤池的面积(平方米)。
    上式也可以用滤速表示:
    n≥3.6q/v(3.39)
    式中 v——过滤速度(m/h)。
    当冲洗强度为10~15升/秒·米2;,滤速为8米/时。利用上式可以算出滤池至少需要5~7个单元。如采用的滤速再高一些,则需要的单元滤池数目可以少一些。
    圆形或多边形平面的虹吸滤池施工复杂。其单元池的平面为扇面形或梯形。冲洗时沿 池壁处因离排水槽较远,所以冲洗不干净,会有积泥。现标准图都采用矩形平面。处理水量为160米3/时~2400米3;/时的虹吸滤池都有国家标准图可以选用。
